外圓磨床 M1320E?（Φ200x500???Φ200x750?? Φ200x1000）???外圓磨床M1320E－規格參數?規格單位M1320E5

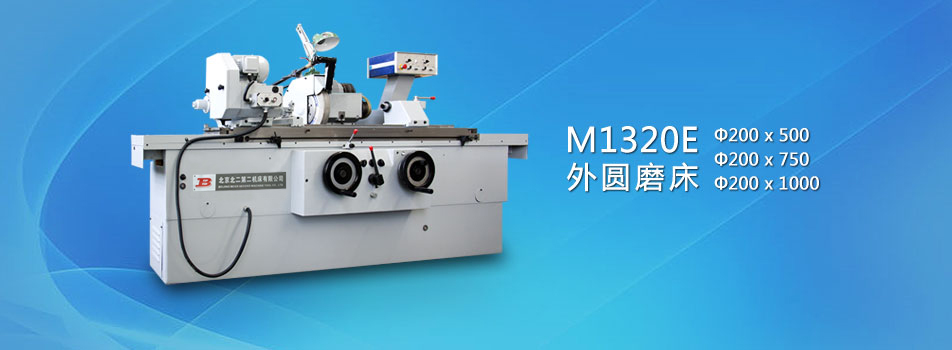

外圓磨床 M1320E （Φ200x500 Φ200x750 Φ200x1000）
外圓磨床M1320E－規格參數
規格 | 單位 | M1320E | |||
×500 | ×750 | ×1000 | |||
中心高 | mm | 125 | |||
*距 | mm | 520 | 765 | 1050 | |
zui大工件回轉直徑 | mm | Φ240 | |||
zui大磨削長度 | mm | 500 | 750 | 1000 | |
外圓直徑磨削范圍 | mm | Φ5 - Φ200 | |||
*間zui大工件重量 | kg | 50 | |||
砂輪 | 尺寸(外徑×寬×內徑) | mm | Φ400×(32～50)×Φ203 | ||
zui大線速度 | m/sec | 35 | |||
工作臺回轉角度 | 順時針 | 9° | 8° | 3° | |
逆時針 | 9° | 8° | 7° | ||
主軸錐孔莫氏圓錐號 | 頭架 | 莫氏4# | |||
尾架 | |||||
機床電機總功率 | kW | 6 | |||
機床凈重 | kg | 2500 | 3000 | 3500 | |
機床毛重 | kg | 3100 | 3600 | 4100 | |
機床外包裝尺寸 | 長 | mm | 2800 | 2900 | 3800 |
寬 | mm | 2200 | |||
高 | mm | 2200 | |||
外圓磨床M1320E－工作精度（標準試件）
檢驗性質 | 試件簡圖及切削條件 | 檢驗項目 | 單位 | M1320E | |||
×500 | ×750 | ×1000 | |||||
磨削*間 試件的精度 |
| L=350 d=35 | 圓度 | mm | 0.0015 | - | |
L=750 d=75 | - | 0.0025 | |||||
L=350 d=35 | 縱截面內直徑*性 | mm | 0.005 | - | |||
L=750 d=75 | - | 0.008 | |||||
- | 粗糙度 | μm | Ra≤0.32 | ||||
－主要附件表
名稱 | 代號 | 備注 |
平衡心軸 | B-JT067 | |
砂輪平衡架 | JT066C | |
砂輪法蘭盤 | MOT.8B | |
冷卻水箱 | 22LT005A | 可選配磁性分離器 |
座式砂輪修整器 | JT040 |
－特殊附件表
名稱 | 代號 | 備注 |
閉口中心架 | JT023 | Φ10 – Φ75 |
開口中心架 | JT024 | Φ5 – Φ50 |
四爪卡盤 | JT069 | Φ160 |
－平面布局圖
機床型號 | 單位 | A | B | C |
M1320E x 500 | mm | 1500 | 1800 | 2400 |
M1320E x 750 | mm | 2100 | 2290 | 3150 |
M1320E x 1000 | mm | 2500 | 2800 | 3900 |
地基的深度應根據土壤的性質決定，但不得少于400mm。
機床規格參數
規格 | 單位 | M1332E | MS1332E | |||||
×500 | ×750 | ×1000 | ×500 | ×750 | ×1000 | |||
中心高 | mm | 180 | 180 | |||||
*距 | mm | 520 | 765 | 1050 | 520 | 765 | 1050 | |
zui大工件回轉直徑 | mm | 350 | 350 | |||||
zui大磨削長度 | mm | 500 | 750 | 1000 | 500 | 750 | 1000 | |
外圓磨削范圍 | mm | Φ15～Φ320 | Φ15～Φ320 | |||||
內圓磨削范圍 | mm | - | - | |||||
內孔zui大磨削深度 | mm | - | - | |||||
*間zui大工件重量 | kg | 50 | 50 | |||||
砂輪 | 尺寸（外徑×寬×內徑） | 400×（32～50）×203 | 400×（32～50）×203 | |||||
zui大線速度 | m/sec | 35 | 50 | |||||
工作臺回轉角度 | 順時針 | 3° | 3° | |||||
逆時針 | 9° | 8° | 7° | 9° | 8° | 7° | ||
主軸錐孔莫氏圓錐號 | 頭架 | 莫氏4# | 莫氏4# | |||||
尾架 | ||||||||
機床電機總功率 | Kw | 6 | 6 | |||||
機床凈重 | kg | 2500 | 3000 | 3500 | 2500 | 3000 | 3500 | |
機床毛重 | kg | 3100 | 3600 | 4100 | 3100 | 3600 | 4100 | |
機床外包裝箱尺寸 | 長 | mm | 2750 | 2870 | 3700 | 2750 | 2870 | 3700 |
寬 | mm | 2000 | 2000 | |||||
高 | mm | 2100 | 2100 | |||||
工作精度
序號 | 檢驗性質 | 試件簡圖及切削條件 | 檢驗項目 | M1332E | |||
×500 | ×700 | ×1000 | |||||
M1 | 磨削*間 |
| L=350 | 圓度 （mm） | 0.0015 | 0.0015 | - |
L=750 | - | - | 0.0025 | ||||
L=350 | 縱截面內直徑 | 0.005 | 0.005 | - | |||
L=750 | - | - | 0.008 | ||||
粗糙度 （μm） | Ra≤0.32 | ||||||
M5 | 切入式磨削試件 |
| L=30 | 磨削一批零件的 | 定程磨削 0.02/20件 | ||
L=30 | |||||||
主要附件表
序號 | 名稱 | 代號 | 備注 |
1 | 平衡心軸 | B-JT067 | |
2 | 砂輪平衡架 | B-JT066 | |
3 | 三爪卡盤 | JT030A | 只在型機床上提供 |
4 | 內圓磨具 | JT055 | 只在型機床上提供 |
5 | 砂輪法蘭盤 | MOT.8B | |
6 | 冷卻水箱 | 20LT005A/B | 可選配磁性分離器 |
7 | 座式砂輪修整器 | JT040 |
特殊附件表
序號 | 名稱 | 代號 | 備注 |
1 | 閉口中心架 | JT023 | |
2 | 開口中心架 | JT024 | |
3 | 四爪卡盤 | JT069 | |
4 | 自動測量儀 | 適用于半自動機床 |
由于技術不斷發展，以上信息僅供參考，產品規格參數、工作精度、外觀等相關信息變更恕不另行通知。
